Analyse technique des systèmes d’autoconsommation mobiles

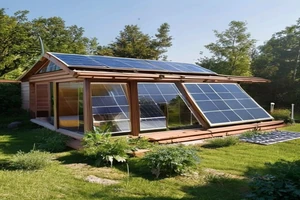

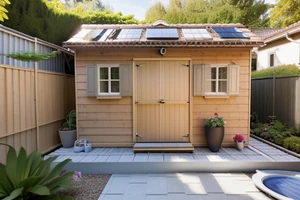

L’alimentation électrique d’un abri de jardin nécessite une gestion rigoureuse de la puissance crête. Les Panneaux solaires plug-and-play constituent une solution technique adaptée aux structures légères sans raccordement réseau. Ces dispositifs intègrent un micro-onduleur directement sur le châssis en aluminium anodisé 6063-T5.
Le rendement nominal oscille entre 19 % et 22 % pour les cellules monocristallines PERC. Une installation standard de 400 Wc produit environ 350 à 450 kWh par an selon l’ensoleillement local. Cette puissance suffit pour alimenter l’éclairage basse consommation et des outils de jardinage sur batterie.
Dimensionnement et contraintes structurelles
Le poids moyen d’un panneau avec son micro-onduleur est de 20 kg pour une surface d’environ 1,7 m². La charge totale doit être compatible avec la structure de la toiture de l’abri. Utilisez des fixations en inox 304 pour prévenir la corrosion saline ou acide.
- Calcul de la charge admissible : vérifiez la portance des chevrons en bois ou des profilés métalliques.
- Angle d’inclinaison : privilégiez 30 à 35 degrés pour maximiser le captage annuel.
- Orientation : exposez la face active au sud géographique pour limiter les pertes de production.
- Indice de protection : assurez-vous que les composants affichent un marquage IP67 minimum.
Gestion du stockage et autonomie Off-Grid
L’autoconsommation directe ne suffit pas pour un usage nocturne en abri de jardin. L’intégration d’une batterie Lithium Fer Phosphate (LiFePO4) est nécessaire pour assurer la stabilité du courant. Ce type de batterie supporte jusqu’à 3000 cycles de décharge à 80 %.
La régulation de charge doit s’effectuer via un contrôleur MPPT (Maximum Power Point Tracking). Cet appareil optimise la tension d’entrée du panneau pour charger la batterie avec une efficacité supérieure de 30 % aux régulateurs PWM. Le couplage avec un convertisseur pur sinus garantit une alimentation stable pour les équipements électroniques sensibles.
Erreur classique à éviter
Une erreur fréquente consiste à négliger le calage thermique du micro-onduleur sous le panneau. En plein été, la température du cadre peut dépasser 70 °C. Un manque de ventilation derrière le module réduit le rendement de 0,4 % par degré Celsius supplémentaire. Prévoyez un espacement minimum de 10 cm entre le toit et le panneau pour favoriser la convection naturelle.
Retour d’expérience terrain
Un utilisateur ayant installé un kit de 400 Wc sur une cabane en bois traité a mesuré une perte de charge de 12 % due à un ombrage partiel d’un arbre à feuillage caduc. Le déplacement du support de 2 mètres a rétabli une production nominale immédiate. Ce résultat confirme l’importance capitale de l’analyse d’ombrage avant la fixation définitive des supports.
Maintenance et pérennité du système
La pérennité des Panneaux solaires plug-and-play dépend de la maintenance des connexions électriques. Les connecteurs MC4 doivent être vérifiés annuellement pour détecter toute trace d’oxydation. Le nettoyage de la surface vitrée avec de l’eau déminéralisée élimine les dépôts organiques réduisant l’irradiance.
- Vérification des serrages de boulonnerie : resserrage au couple selon les recommandations du fabricant.
- Contrôle des câblages : utilisez du câble solaire H1Z2Z2-K résistant aux rayons UV.
- Analyse des données : utilisez une prise connectée avec mesure de consommation pour suivre la production.
- Protection foudre : installez un parafoudre si l’abri est isolé et exposé aux surtensions.
L’investissement dans ce type de matériel offre une rentabilité énergétique sur 7 à 10 ans. La simplicité de mise en œuvre permet un déploiement sans intervention d’un professionnel qualifié tout en respectant les normes de sécurité électrique NF C 15-100.
