Chauffer l’eau avec le soleil ne demande ni cellule photovoltaïque ni électronique : un tuyau noir derrière une vitre suffit. Un chauffe-eau solaire autoconstruit fournit l’eau chaude d’une douche et d’une vaisselle de mai à septembre, pour le prix de quelques matériaux. Encore faut-il traiter trois risques que les modèles du commerce gèrent pour vous : la surchauffe, le gel et les bactéries.

Capter, stocker

Un capteur transforme le rayonnement solaire en chaleur et la transmet à l’eau. Cette eau chaude est stockée dans un ballon isolé. Deux architectures sont à la portée d’un bricoleur.

Option 1 : le capteur-stockeur

C’est le plus simple : un réservoir peint en noir, enfermé dans un caisson isolé et vitré. Le réservoir est à la fois capteur et ballon.

  • Ses atouts : aucune circulation, très peu de pièces, se construit en une journée.
  • Ses limites : il se refroidit la nuit par la vitre ; l’eau est chaude en fin d’après-midi, tiède le matin.

Option 2 : le thermosiphon

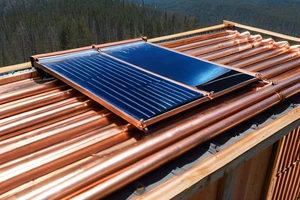

Un capteur plan, serpentin de cuivre ou de tube adapté fixé sur une tôle noire sous vitrage, est relié à un ballon placé plus haut que lui. L’eau chauffée, plus légère, monte d’elle-même vers le ballon ; l’eau froide redescend. Aucune pompe n’est nécessaire.

  • Ses atouts : le ballon isolé garde l’eau chaude jusqu’au lendemain, sans électricité.
  • Ses limites : le ballon doit être au-dessus du capteur, et les tuyaux monter en pente continue, sans point haut où l’air s’accumule.

Les matériaux

  • un caisson en bois ou en tôle, isolé au fond et sur les côtés avec un isolant qui supporte la chaleur ;
  • un absorbeur : tôle et tube peints en noir mat résistant aux hautes températures ;
  • un vitrage : verre trempé ou polycarbonate traité contre les UV ;
  • un ballon : réservoir en inox ou ancien chauffe-eau en bon état, isolé ;
  • des tubes et raccords supportant température et pression ; le PVC ordinaire ne convient pas.

Les étapes, dans l’ordre

  • Dimensionner : un à deux mètres carrés de capteur et un ballon d’une centaine de litres couvrent les besoins de deux personnes en belle saison.
  • Construire le caisson et poser l’isolant.
  • Fixer l’absorbeur et le serpentin, tester l’étanchéité à l’eau froide avant de fermer.
  • Poser le vitrage, avec un joint qui laisse le caisson respirer.
  • Installer le capteur plein sud, incliné de 30 à 45° pour un usage estival.
  • Raccorder le ballon, isoler toutes les canalisations.
  • Poser les sécurités décrites ci-dessous, puis mettre en eau.

Risque n° 1 : la surchauffe et la pression

En plein été, sans puisage, un capteur dépasse facilement 100 °C. Dans un circuit fermé, la pression monte dangereusement.

  • Une soupape de sécurité est indispensable sur tout ballon sous pression.
  • Un circuit ouvert, à l’air libre, supprime le risque de pression.
  • Un mitigeur thermostatique en sortie de ballon évite les brûlures au robinet.

Risque n° 2 : le gel

L’eau contenue dans le capteur gèle dès les premières nuits froides.

  • La vidange en fin de saison est la solution la plus simple pour un usage d’été.
  • Un circuit séparé au glycol, avec échangeur dans le ballon, permet un usage à l’année ; c’est déjà une installation plus technique.

Voir gérer le gel des canalisations.

Risque n° 3 : les bactéries

Une eau tiède qui stagne entre 25 et 45 °C favorise les légionelles. Le ballon doit atteindre régulièrement 55 à 60 °C ; par temps couvert prolongé, mieux vaut vidanger ou porter l’eau à température par un appoint.

L’appoint

Hors saison, un serpentin dans le poêle, un chauffe-eau à gaz ou une simple bouilloire prennent le relais. Chauffer l’eau avec des panneaux photovoltaïques n’a de sens que pour valoriser un excédent d’été.

Capteur-stockeur pour une douche d’été, thermosiphon pour une vraie réserve d’eau chaude, et dans tous les cas une soupape, un mitigeur et une vidange avant l’hiver. Pour l’alimentation en eau froide, voir quelle pompe à eau basse consommation choisir et cuves enterrées ou réservoirs aériens.
