La problématique du dimensionnement en autonomie énergétique
Le choix entre un Onduleur hybride et un régulateur MPPT détermine la stabilité du système électrique d’une tiny house ou d’un abri isolé. Le dimensionnement électrique dépend du courant de court-circuit (Isc) des panneaux et de la tension nominale du banc de batteries. Une erreur dans l’appairage de ces composants entraîne des pertes par effet Joule ou une défaillance prématurée des cellules lithium-fer-phosphate (LiFePO4).
Le régulateur MPPT : optimisation du transfert de puissance
Le régulateur MPPT (Maximum Power Point Tracking) ajuste dynamiquement l’impédance de charge entre les panneaux et la batterie. Il convertit une tension élevée en courant de charge optimal. Cette technologie permet d’augmenter le rendement de 15 à 30 % par rapport à un régulateur PWM standard.
- Plage de tension d’entrée (Voc) : jusqu’à 250V DC.
- Courant de charge nominal : 30A, 50A ou 100A.
- Algorithmes de charge : Bulk, Absorption, Float, Equalization.
- Rendement de conversion : supérieur à 98%.
Pour un système en 12V ou 24V, le choix du MPPT est critique lorsque la distance entre le champ photovoltaïque et le coffret électrique excède 10 mètres. L’utilisation d’une tension DC élevée réduit la chute de tension dans les conducteurs en cuivre de section 6mm² ou 10mm².

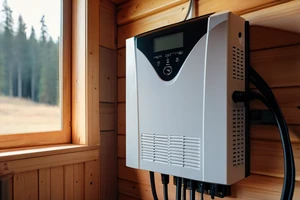

L’onduleur hybride : la gestion multifonction
Un Onduleur hybride intègre dans un châssis unique un régulateur de charge, un onduleur DC/AC et un chargeur secteur. Cette centralisation simplifie le câblage et la maintenance opérationnelle. Il gère la priorité entre les sources : photovoltaïque, réseau public ou groupe électrogène.
- Onde de sortie : sinusoïdale pure (THD inférieur à 3%).
- Tension de sortie : 230V AC ± 5%.
- Fréquence : 50Hz ± 0.1Hz.
- Temps de commutation : inférieur à 20ms en mode ASI.
L’utilisation d’un Onduleur hybride est recommandée pour les usages nécessitant une puissance continue stable. Il permet une surveillance précise des flux d’énergie via des protocoles RS485 ou CAN bus.
Attention au surdimensionnement des fusibles
Une erreur fréquente consiste à installer des fusibles de protection inadéquats. La protection doit être calibrée sur le courant maximal du contrôleur et non sur la capacité de crête des panneaux. Un fusible de 40A pour une installation de 30A entraîne une surchauffe du support avant la fusion du filament. Utilisez systématiquement des disjoncteurs magnéto-thermiques courbe C pour les circuits AC et des porte-fusibles gPV pour le côté DC.
De l’importance de la gestion thermique en cabane
En conditions estivales, les onduleurs subissent des dégradations de performance par surchauffe interne. Pour un abri de jardin, assurez un flux d’air naturel par des orifices de ventilation de 100cm² minimum. Si la température ambiante dépasse 40°C, le rendement de conversion chute de 5% par tranche de 10°C supplémentaire. Le montage sur une paroi en bois doit inclure un isolant ignifuge type plaque de silicate de calcium ou une entretoise métallique.
Synthèse des critères de sélection
Pour définir votre architecture, comparez ces paramètres selon vos besoins réels :
- Consommation de pointe : somme des puissances des appareils en Watts.
- Capacité du banc de batteries : exprimée en Ah sous 12V ou 24V.
- Type de charge : induction (moteurs, frigo) ou résistive (éclairage, chauffe-eau).
- Environnement thermique : hygrométrie et température de l’enceinte de stockage.
